[코드라떼] 자바 프로그래밍 - 프로그래밍이란?

순서도

---

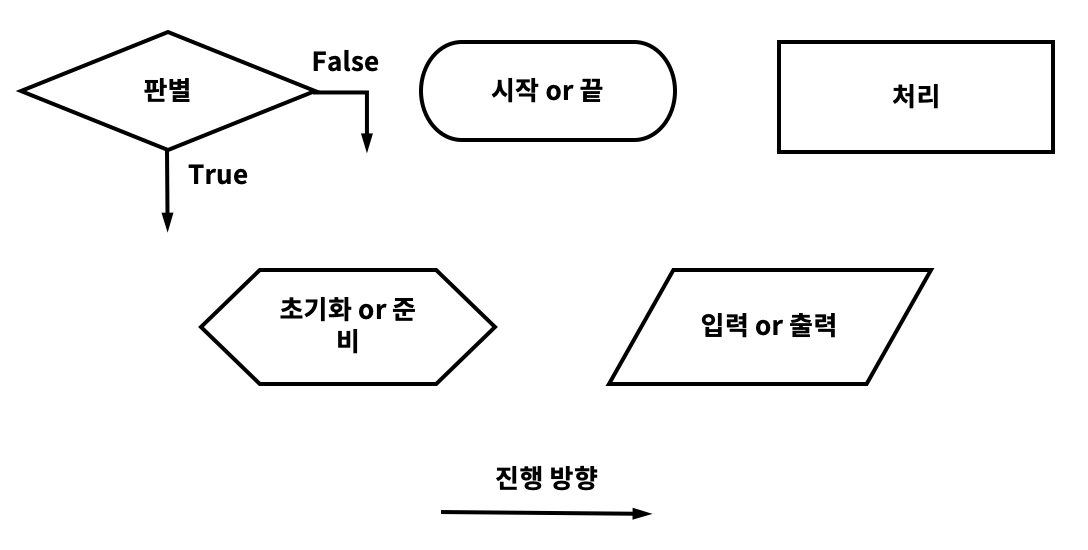

순서도에는 가장 중요한 몇 가지의 도형이 있습니다.

• 시작 or 끝
• 초기화 or 준비
• 판별
• 처리
• 입출력
• 진행 방향

ㅤ

시작 or 끝

순서도를 그릴 때 항상 시작과 끝이 존재해야 하는데요. 모든 프로그램에도 시작과 끝이 존재합니다. 엔트리 포인트 또는 엔드 포인트라고도 불립니다.

ㅤ

초기화 or 준비

준비 또는 초기화입니다. 같은 말이며 해당 순서도를 그릴 때 필요한 값 또는 변수를 선언하고 초기화할 때 사용합니다. 필수적인 것은 아니나, 사용 시 시작 도형 다음에 작성해야 합니다.

ㅤ

판별

판별은 마름모로 true와 false를 가지고 있습니다. 조건문이라고도 할 수 있는데요. 특정한 조건이 true 일 때와, false 일 때로 반드시 나뉘어야 합니다. true의 위치나 false의 위치가 꼭 고정되어야 하는 것은 아닙니다.
판별 도형은 이후에 조건문이나 반복문으로 표현됩니다.

ㅤ

처리

처리는 특정 행위를 뜻하며, 연산이라고도 할 수 있습니다.
초기화된 값을 변경한다던가 또는 값을 계산하여 변경할 때 사용됩니다.

ㅤ

입출력 도형

입력과 출력은 동시에 할 수 없으며 입력 또는 출력으로 사용해야 합니다. 키보드를 통해 입력을 받거나 모니터를 통해 출력할 내용을 작성합니다. 꼭 입력이 키보드를 뜻하지는 않고 마우스가 될 수도 있고, 카메라 또는 터치장치 등 입력과 관련된 모든 장치들을 통해 입력받을 수 있습니다.
출력 또한 마찬가지입니다. 꼭 모니터가 아니라, 스피커 또는 로봇의 기계적인 행동 등 출력과 관련된 모든 장치들을 통해 출력할 수 있습니다.

ㅤ

진행방향

도형과 도형들을 이어주는 화살표입니다. 즉 작업의 진행 방향입니다. 항상 화살표를 통해 한 단계씩 진행해야 하며, 화살표를 건너뛰는 행위는 할 수 없습니다. 프로그램의 실행 흐름을 나타냅니다.
